Назначение: для измерений линейных размеров абсолютным и относительным методами, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Поверка индикатора часового типа ИЧ, ИЧЦ
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стрежня в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов ИЧ) или в пропорциональные изменения напряжения в электрической схеме блока индикации (для индикаторов ИЧЦ).

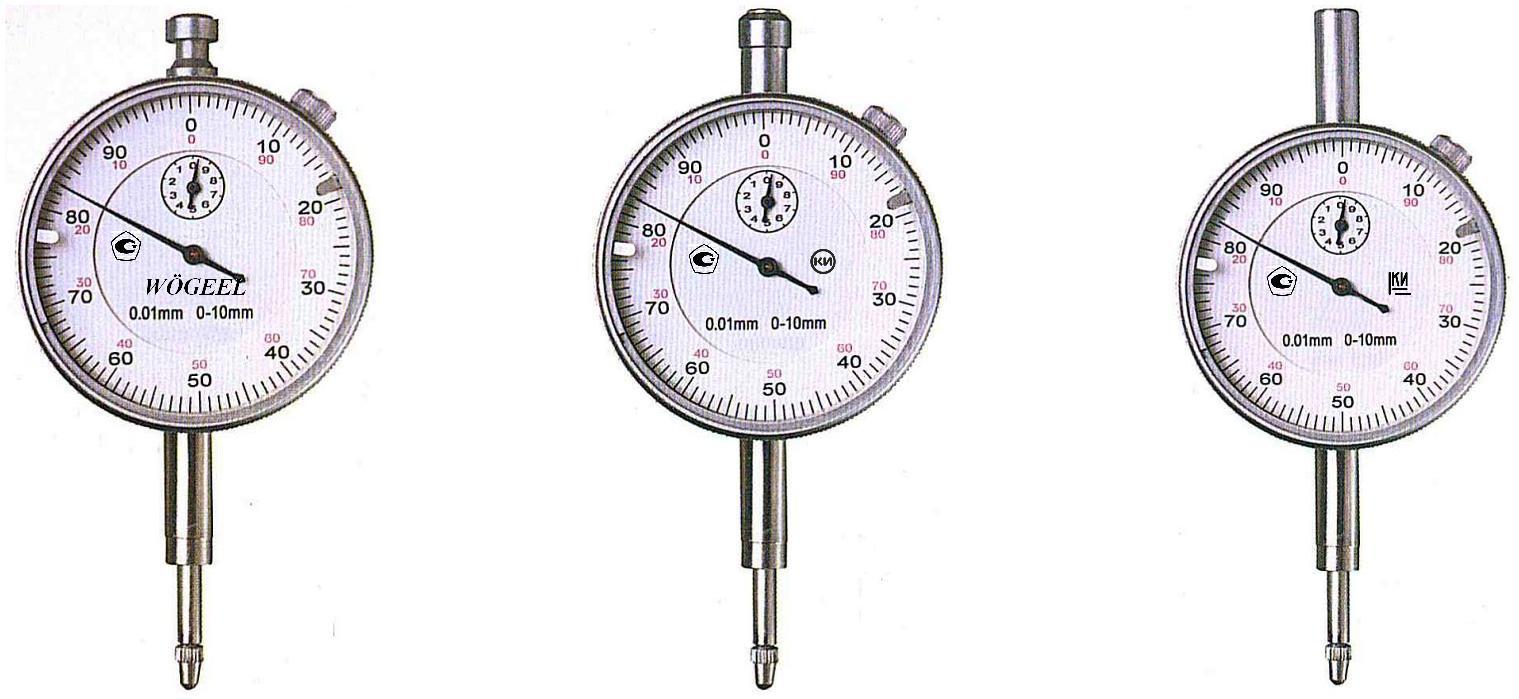

Индикаторы ИЧ состоят из корпуса с зубчатым передаточным механизмом, шкалой, стрелкой и измерительным стержнем со сменными измерительными наконечниками. Круговая шкала вращается посредством подвижного ободка, позволяющая совмещать стрелку с любым делением шкалы.
Индикаторы ИЧЦ состоят из корпуса со встроенным источником питания и кнопками, осуществляющими ряд специальных функций, таких как включение/выключение (ON/OFF), установка нуля (ZERO), выбор режима единиц измерений дюйм/мм (in/mm), выбор режима абсолютных или относительных измерений (ABS), установка предварительного допуска (TOL, SET, PRESET) и др. Результаты измерений выводятся на жидкокристаллический дисплей на лицевой панели.
Индикаторы выпускаются в следующих модификациях:
- индикаторы ИЧ — индикаторы часового типа со стрелочным отсчетным устройством;
- индикаторы ИЧЦ — индикаторы часового типа с цифровым отсчетным устройством.
Каждая модификация имеет ряд исполнений, которые отличаются диапазонами измерений, ценой деления (шагом дискретности), классом точности (далее по тексту — КТ), внешним видом, диаметром циферблата, наличием ушка для крепления, степенью защиты от внешних воздействий, устойчивостью к вибрационным воздействиям. Структура условного обозначения индикаторов представлена в таблице 1.
Индикаторы выпускаются под товарными знаками WOGEEL, © и 1=. Товарный знак наносится на круговую шкалу стрелочного отсчетного устройства или на переднюю панель цифрового отсчетного устройства краской или методом лазерной маркировки, на паспорт типографским способом.
Поверка осуществляется по документу ОЦСМ 039196-2018 МП «ГСИ. Индикаторы ИЧ, ИЧЦ. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 13.07.2018 г.
Основные средства поверки — рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011:
- прибор для поверки измерительных головок ППГ-2А (рег. №9546-84): диапазон измерений от 0 до 2 мм; пределы допускаемой абсолютной погрешности измерений ±1,0 мкм на всем диапазоне измерений от 0 до 2 мм; пределы допускаемой абсолютной погрешности измерений ±0,7 мкм на любом участке от 0 до 0,5 мм;
- прибор для поверки индикаторов ППИ-50 (рег. №48167-11): диапазон измерений от 0 до 50 мм; пределы допускаемой абсолютной погрешности измерений ±(3+0,1L) мкм, где L — измеренное значение в мм, на всем диапазоне измерений; пределы допускаемой абсолютной погрешности измерений ±2,5 мкм на любом участке от в 1 мм; пределы допускаемой абсолютной погрешности измерений ±1,3 мкм на любом участке от в 0,1 мм;
- прибор универсальный для измерений длины DMS 680 (рег. №38766-08): диапазон прямых измерений от 0 до 100 мм; пределы допускаемой абсолютной погрешности измерений ±(0,3+L/1000) мкм, где L — измеренное значение в мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых индикаторов с требуемой точностью.
Знак поверки наносится:
- в паспорт или на свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
- ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия КРИН.401131.001 ТУ Индикаторы ИЧ, ИЧЦ. Технические условия
